Was ist der Feinguss von Ventilteilen?

Feinguss, auch Wachsausschmelzguss genannt, ist ein altbewährtes und hochpräzises Herstellungsverfahren, das die Herstellung von Ventilteilen revolutioniert hat. Als Feingusslieferant freue ich mich darauf, in die Feinheiten des Feingusses für Ventilteile einzutauchen und seine Vorteile, Prozesse und Anwendungen zu erkunden.

Die Grundlagen des Feingusses

Der Feinguss ist Jahrtausende alt und seine Wurzeln reichen bis in antike Zivilisationen zurück. Dabei wird ein Wachsmodell des gewünschten Ventilteils erstellt. Dieses Wachsmuster ist eine exakte Nachbildung des Endprodukts und erfasst alle detaillierten Merkmale, Abmessungen und Geometrien. Sobald das Wachsmodell erstellt ist, wird es mit einer Keramikhülle überzogen. Es werden mehrere Keramikschichten aufgetragen, um eine starke und haltbare Hülle um das Wachs herum aufzubauen.

Nachdem die Keramikschale aufgebaut ist, wird die gesamte Baugruppe erhitzt. Durch die Hitze schmilzt das Wachs und läuft aus, sodass eine hohle Keramikform zurückbleibt. Diese Form wird dann bei hohen Temperaturen gebrannt, um sie weiter zu verstärken. Anschließend wird unter sorgfältig kontrollierten Bedingungen geschmolzenes Metall in die Keramikform gegossen. Sobald das Metall abgekühlt und erstarrt ist, wird die Keramikschale abgebrochen, wodurch das fertige Ventilteil zum Vorschein kommt.

Vorteile des Feingusses für Ventilteile

Einer der größten Vorteile des Feingusses für Ventilteile ist die hohe Präzision, die er bietet. Ventilteile erfordern häufig enge Toleranzen und komplexe Geometrien, um ordnungsgemäß zu funktionieren. Beim Feinguss können Toleranzen von bis zu ±0,005 Zoll erreicht werden, wodurch sichergestellt wird, dass jedes Teil den genauen Spezifikationen entspricht. Diese Präzision ist für Ventile von entscheidender Bedeutung, da bereits kleinste Abweichungen zu Undichtigkeiten, verminderter Effizienz oder einem Totalausfall führen können.

Ein weiterer Vorteil ist die hervorragende Oberflächenbeschaffenheit. Ventilteile aus Feinguss haben typischerweise eine glatte Oberfläche, die Reibung und Verschleiß reduziert. Dadurch wird nicht nur die Leistung des Ventils verbessert, sondern auch seine Lebensdauer verlängert. Darüber hinaus kann die glatte Oberflächenbeschaffenheit die Notwendigkeit sekundärer Bearbeitungsvorgänge reduzieren und so Zeit und Kosten sparen.

Darüber hinaus ermöglicht der Feinguss den Einsatz verschiedenster Materialien. Ventilteile können aus verschiedenen Metallen und Legierungen hergestellt werden, darunter Edelstahl, Kohlenstoffstahl und Legierungen auf Nickelbasis. Jedes Material hat seine eigenen einzigartigen Eigenschaften wie Korrosionsbeständigkeit, Hochtemperaturfestigkeit und Verschleißfestigkeit. Beispielsweise wird Edelstahl häufig für Ventilteile in korrosiven Umgebungen verwendet, während Legierungen auf Nickelbasis für Hochtemperaturanwendungen bevorzugt werden.

Der Feingussprozess für Ventilteile im Detail

Erstellung von Wachsmustern

Der erste Schritt im Feingussverfahren für Ventilteile ist die Erstellung des Wachsmodells. Dies kann im Spritzgussverfahren erfolgen. Das Wachs wird in einen Formhohlraum eingespritzt, der die Form des Ventilteils hat. Die Form soll sicherstellen, dass das Wachsmodell die richtigen Abmessungen und Merkmale aufweist. Sobald das Wachs abgekühlt und verfestigt ist, wird das Modell aus der Form genommen.

Zusammenbau von Wachsmodellen

Oftmals werden mehrere Wachsmodelle auf einem Wachskanalsystem zu einem Cluster zusammengefügt. Dieser Cluster wird dann an einem Ausgießbecher befestigt. Das Angusssystem ist so konzipiert, dass das geschmolzene Metall während des Gießvorgangs gleichmäßig in jedes Wachsmodell fließen kann.

Keramischer Schalenbau

Der Wachscluster wird mehrmals in eine Keramikaufschlämmung getaucht. Nach jedem Eintauchen wird eine Schicht feuerfesten Sandes auf die feuchte Aufschlämmung aufgetragen. Dieser Vorgang wird wiederholt, bis sich eine dicke und starke Keramikschale um die Wachsmodelle gebildet hat. Anschließend wird die Schale getrocknet und ausgehärtet, um sie zu härten.

Entparaffinieren und Brennen

Der mit Keramik beschichtete Wachscluster wird in einen Autoklaven oder einen Ofen gegeben. Durch die Hitze schmilzt das Wachs und fließt durch kleine Löcher in der Keramikschale ab. Nachdem das Wachs entfernt wurde, wird die Keramikschale bei hohen Temperaturen gebrannt, um eventuell verbleibende Wachsreste zu entfernen und die Schale zu stärken.

Metallgießen

Die Metallschmelze wird in einem Ofen vorbereitet. Sobald das Metall die entsprechende Temperatur und Zusammensetzung erreicht hat, wird es in die vorgewärmte Keramikform gegossen. Das Gießen erfolgt unter kontrollierten Bedingungen, um sicherzustellen, dass das Metall den Formhohlraum vollständig und fehlerfrei ausfüllt.

Kühlung und Schalenentfernung

Nachdem das Metall gegossen wurde, lässt man es abkühlen und erstarren. Sobald das Metall abgekühlt ist, wird die Keramikschale mit mechanischen Methoden abgebrochen. Anschließend werden die Ventilteile vom Angusssystem getrennt.

Abschlussarbeiten

Um die endgültigen Abmessungen und die Oberflächenbeschaffenheit zu erreichen, können die Ventilteile einigen Nachbearbeitungsvorgängen wie Schleifen, Polieren und maschineller Bearbeitung unterzogen werden. Darüber hinaus werden Qualitätskontrollen durchgeführt, um sicherzustellen, dass die Teile den erforderlichen Standards entsprechen.

Anwendungen von Feingussventilteilen

Ventilteile aus Feinguss werden in einer Vielzahl von Branchen eingesetzt. In der Öl- und Gasindustrie sind Ventile von entscheidender Bedeutung für die Steuerung des Flusses von Öl, Gas und anderen Flüssigkeiten. Ventilteile aus Feinguss werden in Pipelines, Raffinerien und Offshore-Plattformen verwendet. Sie müssen hohen Drücken, korrosiven Umgebungen und extremen Temperaturen standhalten.

In der Energieerzeugungsindustrie werden Ventile verwendet, um den Fluss von Dampf, Wasser und anderen Flüssigkeiten in Kraftwerken zu steuern. Ventilteile aus Feinguss werden sowohl in konventionellen als auch in Kernkraftwerken eingesetzt. Sie müssen unter Hochtemperatur- und Hochdruckbedingungen zuverlässig arbeiten können.

Auch die chemische Industrie ist stark auf Feinguss-Ventilteile angewiesen. Bei der chemischen Verarbeitung sind häufig ätzende und gefährliche Stoffe im Einsatz. Durch Feinguss hergestellte Ventile können aus korrosionsbeständigen Materialien hergestellt werden, um einen sicheren und effizienten Betrieb zu gewährleisten.

Verwandte Produkte im Feinguss

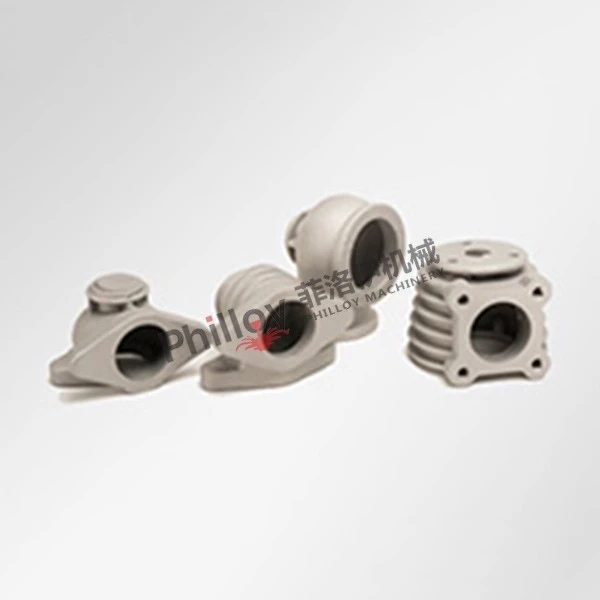

Als Feingusslieferant bieten wir auch weitere Produkte rund um den Feinguss an. Wir haben zum BeispielStahlguss, was eine beliebte Option für verschiedene industrielle Anwendungen ist. Stahlgussteile können in der Maschinen-, Automobil- und Bauindustrie eingesetzt werden und bieten eine hohe Festigkeit und Haltbarkeit.

Ein weiteres Produkt istPräzisionsgegossene Lüfterflügel. Diese Lüfterflügel werden mit hoher Präzision im Feingussverfahren hergestellt. Sie werden in Lüftungssystemen, Klimaanlagen und Industrieventilatoren eingesetzt, wo präzise Aerodynamik und Hochgeschwindigkeitsbetrieb erforderlich sind.

Wir bieten auch anHitzebeständiges Tablett mit Feinguss. Diese Tabletts sind für hohe Temperaturen ausgelegt und werden in Wärmebehandlungsprozessen, Öfen und anderen Hochtemperaturanwendungen eingesetzt.

Kontakt für Beschaffung

Wenn Sie qualitativ hochwertige Ventilteile aus Feinguss oder eines unserer anderen Feingussprodukte benötigen, laden wir Sie ein, uns für die Beschaffung und weitere Gespräche zu kontaktieren. Unser Expertenteam unterstützt Sie gerne bei der Auswahl der richtigen Materialien, Designs und Prozesse für Ihre spezifischen Anforderungen. Ganz gleich, ob Sie eine Kleinserienproduktion oder ein Großserienfertigungsprojekt suchen, wir verfügen über die Kapazitäten, um Ihre Anforderungen zu erfüllen.

Referenzen

• Campbell, J. (2003). Castings. Butterworth-Heinemann.
• Heine, RW, Loper, CR, & Rosenthal, PC (1996). Prinzipien des Metallgusses. McGraw - Hill.
• Flemings, MC (1974). Erstarrungsverarbeitung. McGraw - Hill.
